過載保護 - 為稱重傳感器提供更好的保護

稱重傳感器的精度是指其在最大量程狀態下的精度。

稱重傳感器不可能在所有量程下保持最高精度，這取決于需要測量的最小量程。

稱重傳感器需要加載到其最大量程，因此過載的風險始終存在的。

在以下應用情況下，稱重傳感器需要使用過載保護:

§ 不知道稱重傳感器的最大負載。

§ 在高動態負載情況下,例如產品的跌落測試 (脈沖負載)。

采用機械限位的稱重傳感器

實踐表明，量程小的稱重傳感器的比量程大的更容易過載。

例如，僅是扳手掉落，20 kg 量程的稱重傳感器就會被過載。

設計者認識到需要對稱重傳感器進行過載保護。

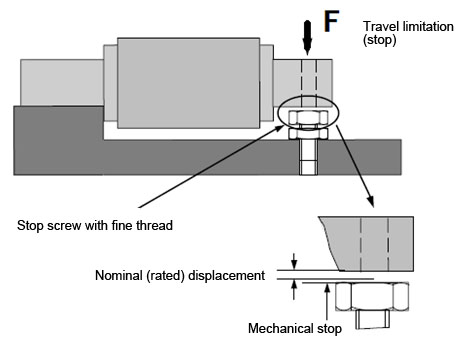

圖 1 是針對 HBM Z6 稱重傳感器過載保護的設計方案。

可能的 偏轉/移動 通過機械限位裝置來進行保護。

參數表中的 額定位移 描述了了稱重傳感器在滿量程狀態下的 變形值。

根據不同的的傳感器和最大量程， 帶有機械限位的傳感器的行程為 額定位移的 120 - 150% 以防止過載。

限位可以通過 距離計 來調整。因?yàn)樽冃畏浅Ｐ?/span> - 實際上只有幾個 1/10 mm - 通過螺絲刀就可以調整。

另外要防止限位和傳感器之間的污染，因?yàn)槲廴緯?huì)引起不必要的測量誤差。

如果稱重傳感器的支撐結構是軟的，參數表中的描述的位移會擴大。

由于安裝基座會產生完全，會過載裝置提前保護。

因此限位和傳感器的距離應該增大。

因?yàn)檫@樣會增加傳感器的最大量程，保持的間隙一般為 0.05 到 0.1 mm。

HBM Z6 稱重傳感器的過載保護示例

預應力的彈簧結構

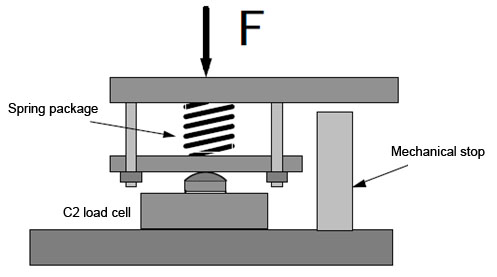

另外一種形式的過載保護通過 預應力彈簧來完成 (圖 2). 如果最大量程超過特定值，彈簧將被壓縮，通過特定的結構，將產生一個機械限位。

這種過載保護裝置的間 隙寬度更大，這使加載更 簡單可靠。

彈簧特性能夠降低脈沖負載帶來的損害。由于彈簧限位裝置對污染具有更低的靈敏度，因此對于大部分的應用，其調整起來更方便，容易。

帶有彈簧限位裝置的 C2 稱重傳感器

瞬態保護裝置

在運輸系統中，我們推薦您使用瞬態保護裝置來保護稱重傳感器。

運輸過程中的振動會導致脈沖負載。

如果可能，稱重傳感器應該在系統的使用地點安裝。

在這種情況下，應該使用替代裝置安裝在傳感器位置。

和傳感器同樣尺寸的替代物是非常適合的。

如果不可能，應該使用厚的金屬板作為內部力分流裝置。
